tehdas rauta sauva cnc automaattinen rebar sekoitin taivutuskone

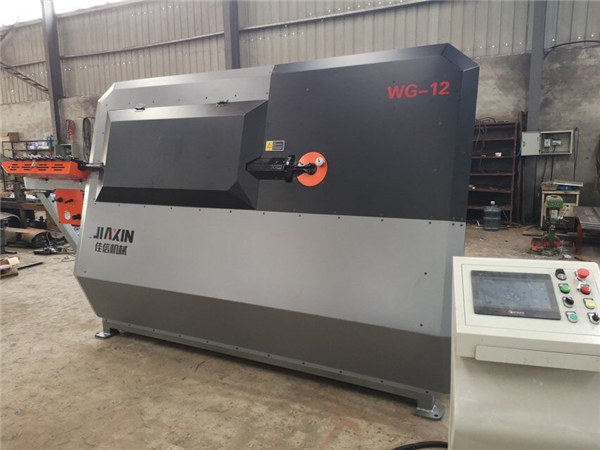

tehdas silitysrauta cnc automaattinen tangon kiinnityslevyn taivutuskone

Tekninen parametri

Malli	SGW4-12B
Maksimi vetonopeus	100m / min
Maks. Taivutusnopeus	1100 ° / sek
Kulman toleranssi	± 1 °
Pituusoleranssi	± 1 mm
Maks. Taipumiskulma	180 °
Keski-tynnyrihalkaisija	22mm
Etäisyys taivutusakselista maahan	1250mm
Yhden johtimen (mm)	4-12
Double Wire (mm)	4-10
Max sivupituus	1200mm
Minipuolen pituus	80mm
Tuotantokapasiteetti	1800
L x B x H (mm)	380013201920
Työteho	380V
Kokonaisteho	28kW

Tuotteen Kuvaus

1, laite on erittäin automatisoitu, ja se voi syöttää satoja geometrisia käsittelygrafiikoita (tai tehdä grafiikkaa). Aseta tarvittavat käsittelymitat mielivaltaisesti, ja voit valita minkä tahansa grafiikan.

2. Terästangon suoristus-, mitoitus-, taivutus-, vanne- ja leikkaustoimintojen täydellinen yhdistelmä ja todellakin yhden koneen toiminta, jossa on useita toimintoja.

3, laite tarvitsee vain yhden henkilön toimintaa, suurin kapasiteetti on 1800 hoop tyyppi / tunti, mikä parantaa huomattavasti tuotannon tehokkuutta ja säästää työvoimakustannuksia.

4, kaksinkertainen linja työtä voidaan saavuttaa tehokasta toimintaa ja parantaa tuotannon tehokkuutta.

5. Käyttämällä servo-ohjausjärjestelmää, servomoottoria ja servo-ohjainta kaikki hyväksyvät kansainvälisen kuuluisan tuotemerkin, korkean tarkkuuden, alhaisen vikaantumisasteen, kaikki automaattiset ja keskeytymättömät taivutusprosessit.

Suunnitteluprosessin ominaisuudet

1. Laite ottaa käyttöön servomoottorin + puhtaan alkuperän liikeperiaatteen ilman saastumista ympäristöön.

2. Taivutettu teleskooppitoiminto on varustettu kahdella tarkkuudella havaittavalla anturilla, joilla varmistetaan toiminnan 100%: n luotettavuus.

3. ilman ilmapumppua ja sylinterimelun aiheuttamaa melua, säästää pneumaattisen huollon aikaa, samaan aikaan ilman kaasupumpun virrankulutusta, voi säästää kaksi kilowattia tunnissa.

4. jaettu tyyppi kiinteä veitsi suunnittelu, ei tarvitse korvata koko, kätevä huolto, vähentää kustannuksia; kiinteää leikkuria voidaan käyttää kahdella puolella, parantaa käyttöikää; neljä sivua, joissa on liikkuva työkalu, käyttöikä kasvoi 4 kertaa, mikä alensi huomattavasti kustannuksia.

Teknisten tietojen edut

1. Laitteen leikkausmekanismi on suuri nopeus mekaaninen leikkaus. Leikkaamiseen tarvitaan vain 0,45S, ja suoritetaan kolme sata tuhatta jatkuvaa korkean taajuuden ja korkean käyttötilan leikkauskoetta.

2. Se pystyy vastaamaan kolmen luokan vahvistusprosessin (360Mpa) käsittelyyn, ylikuormitukseen ja korkean lämpötilan kestävyyteen; teräspalkin läpimitta-alue: yksilinja (4-12) mm, kaksoislinja (4-10) mm.

3. Korkean tarkkuuden servomoottori, jossa on täysin suljettu silmukkaohjaus, tekee työstön pituuden tarkkuudesta + 1 mm: iin ja kulman tarkkuus nousee + 1 asteeseen.

4. Taivutusmekanismi voi muuttaa suulaketta siten, että työstettävien kiinnittimien vähimmäispituus voi olla 100 mm.

5. nopea nopeus, ei viiveen taivutustekniikka, nopein voi taivuttaa 1800 sekuntia tunnissa.

Ohjausjärjestelmän ominaisuudet

1. Leikkuutyökalu on valmistettu korkealaatuisesta ja sitkeästä metalliseoksesta. Hyväksymisstandardi on tiukasti kansainvälisen standardin NADCA207 mukainen, ja materiaalin suorituskyky ylittää 50–80% samanlaisen kansallisen standardin tason.

2. Erityinen lämpökäsittelyprosessin ohjaus varmistaa, että leikkuutyökalujen leikkausajat ovat yli 100000 kertaa, ja käyttöikä on 10 kertaa korkeampi kuin tavallisten terästen käyttö.

3. Vetopyörä on uudentyyppinen korkealuokkainen kulutusta kestävä teräs, raaka-ainestandardi on korkeampi kuin kansalliset standardit 3, kehittynyt tyhjiökäsittelyprosessi on hyväksytty, sen kulutuskestävyys on korkeampi kuin kotimainen tasainen laatu teräksestä 30% -50%, suorituskyky on 3-5 kertaa tavallisesta teräksestä.

Prosessien prosessin ominaisuudet

Useilla täysin automaattisilla CNC-laserleikkauskeskuksilla, useilla automaattisilla hitsausroboteilla, satoja tarkkoja pysty- ja vaakakäsittelykeskuksia, osien ja komponenttien tarkkaa työstöä, sataprosenttista vaihtokurssia.

Laitteiden koostumus

1. Johdotusmekanismi

(1) Kaksi tykistölinjan telineitä, kullakin sarjalla voi olla 2 tonnia. L-teline on vaakasuora ja se voidaan sijoittaa vaakasuoraan. Terästankojen asettamisen jälkeen langanvarret toimitetaan automaattisesti päämoottoriin.

(2) lanka-kori L on varustettu joukolla johdinsarjaa, joka voi tehokkaasti estää teräspalkin epäsäännöllisyyden.

2. Vetovoiman oikaisumekanismi koostuu ulkoisesta poikittaisesta ja sisäisestä pystysuorasta kahdesta suoristuslaitteesta, ja kaksi viimeistä suoristuspyörää on jaettu kahteen osaan, jotka voivat varmistaa kaksoisviiran suoristuksen suoran säädön.

3. Taivutus- ja leikkausmekanismin leikkausmekanismi koostuu kiinteästä terästä ja sähkömoottorin käyttämästä liikkuvasta terästä. Kiinteää terää käytetään teräspalkin suunnan rajoittamiseen ja se voidaan vaihtaa nopeasti muutaman sekunnin kuluessa. Liikkuvaa veistä voidaan käyttää neljällä puolella, ja ylläpitokustannukset ovat alhaiset.

4. Sähköinen ohjausjärjestelmä ottaa käyttöön teollisen tietokoneen CNC-ohjausjärjestelmän tarkasti, ja se voi sopeutua erittäin huonoon työympäristöön. Nestekidevärinäytöllä voidaan kosketusnäytön tulon kautta suunnitella 32 hammastankoa ja ääriviivoja, joiden kulmat ovat kulmissa.

Pikatiedot

Kunto: Uusi
Alkuperämaa: Shandong, Kiina (Manner)
Tuotenimi: JIAXIN
Koneen tyyppi: Coiling Bending Machine
Raaka-aine: teräspalkki
Materiaali / käsitelty metalli: hiiliteräs
Teho: Cnc
Automation: Automaattinen
Lisäpalvelut: BENDING
Sertifiointi: ISO 9001: 2000, ISO9001-2008
Tuotteen nimi:Automaattinen Rebar Stirrup taivutuskone
Tyyppi: Automaattinen
Käyttö: rebar-prosessi
Tehonkulutus: 5 kW
Paino: 1700KG
Radan nopeus: 100m / M
Pituuden tarkkuus: ± 1 mm
Dimension: 3650 * 1200 * 1950mm
Väri: harmaa harmaa
Huoltopalvelut: Palveluvalmistajat
